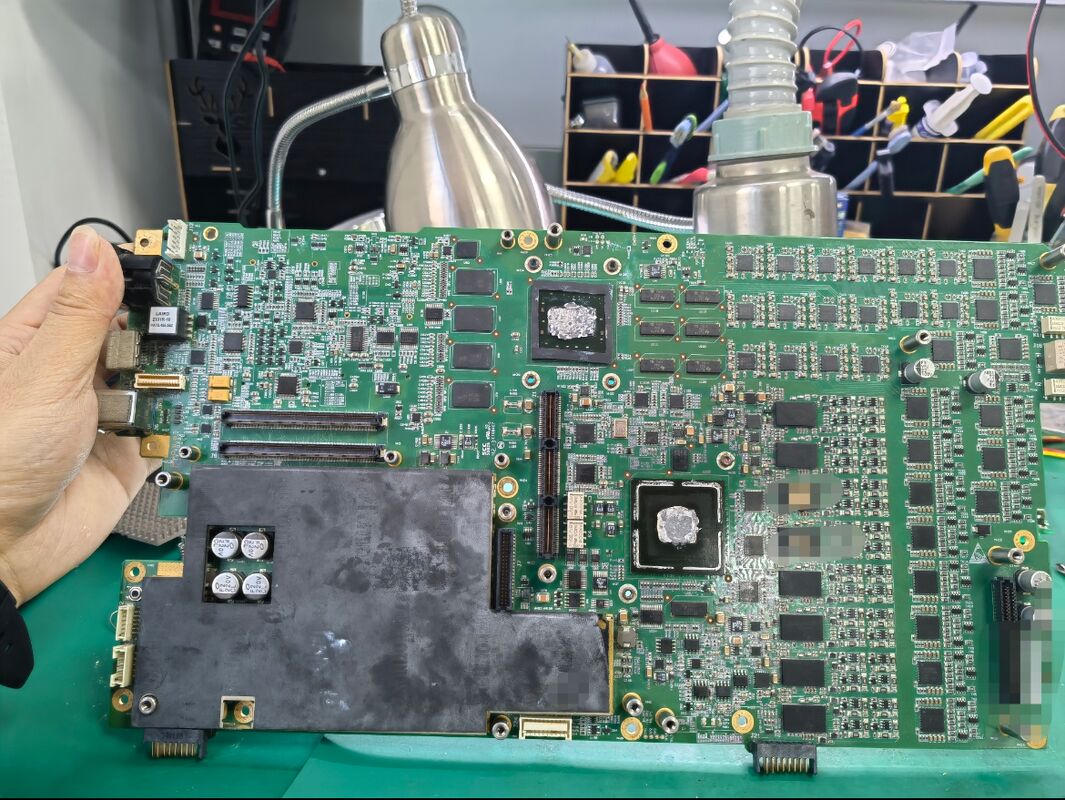

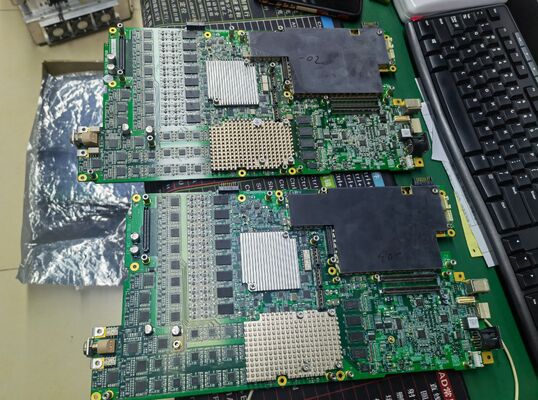

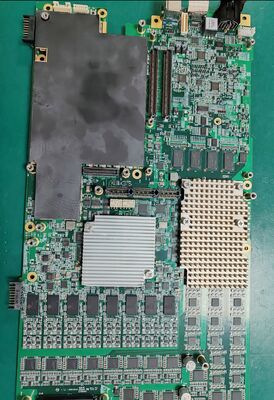

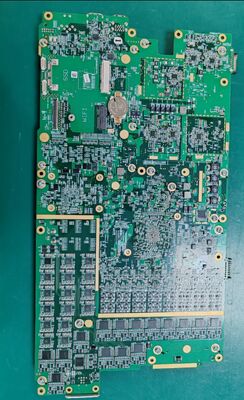

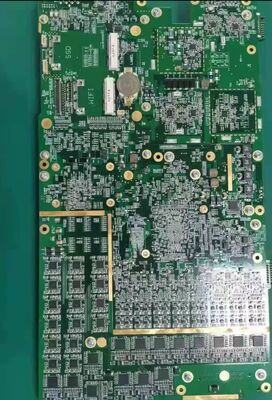

Προδιαγραφές Κύριας Πλακέτας Υπερήχων Mindray M9

1. Μοντέλο Πυρήνα & Αρχιτεκτονική

• Αριθμοί Εξαρτημάτων Κύριας Πλακέτας:
  • Τυπική Έκδοση: 115-023067-00
  • Έκδοση Υψηλής Τεχνολογίας (M9GI/EDP): 115-048333-00

• Αρχιτεκτονική Πλατφόρμας: Πλατφόρμα Παράλληλης Απεικόνισης Πολλαπλών Καναλιών mQuadro (ιδιόκτητη αρχιτεκτονική επεξεργασίας υπερήχων της Mindray)
• Ενσωματωμένες Μονάδες: Μπροστινό άκρο (TR FPGA), Πίσω άκρο (Μονάδα COME/PC), Διαχείριση Τροφοδοσίας (EC), Παρακολούθηση Συστήματος (SM), Πλακέτα Υψηλής Τάσης PHV

2. Επεξεργασία Σήματος Μπροστινού Άκρου (Πυρήνας TX/RX Υπερήχων)

• Κανάλια TX/RX: 65–128 διαμορφώσιμα κανάλια
  • Υποπλακέτα TR64: Υποστηρίζει 1–64 κανάλια επέκτασης

• FPGA Κύριου Ελέγχου: TRA FPGA (αποκλειστικός ελεγκτής μετάδοσης/λήψης υπερήχων)
• Πολλαπλή Δέσμης: Έως 12 παράλληλες δέσμες ανά συμβάν μετάδοσης (μεγιστοποιεί τον ρυθμό καρέ & την χρονική ανάλυση)
• Διεπαφές Αισθητήρων:
  • 1× Κύρια Θύρα Αισθητήρα (συμβατή με φασικής δέσμης, γραμμικούς, κυρτούς, μικρο-κυρτούς)
  • Υποστηρίζει αισθητήρες 3T Μονοκρυσταλλικούς, αποκλειστική διεπαφή 4D/TEE


3. Επεξεργασία Πίσω Άκρου & Μονάδα Συστήματος

• Επεξεργαστής Πυρήνα: Μονάδα COME (Μονάδα PC, αποκλειστική πλατφόρμα Doppler)
• Διεπαφές Αποθήκευσης:
  • M.2 SSD: Τυπικό 128GB / 240GB (επεκτάσιμο)
  • Υποδοχή M.2 WLAN για μονάδα Wi-Fi

• Έξοδοι Οθόνης:
  • Άμεση Έξοδος EDP: Οθόνη LED 15,6 ιντσών 1920×1080
  • Εξωτερική Οθόνη HDMI: Υποστηρίζει εξωτερική οθόνη υψηλής ευκρίνειας

• Εξωτερικές Θύρες Εισόδου/Εξόδου:
  • 2× USB 3.0, Wi-Fi, DICOM Ethernet, Σκανδάλη ΗΚΓ
  • Διεπαφές τροφοδοσίας, ανεμιστήρα, πληκτρολογίου, διαχείρισης μπαταρίας


4. Διαχείριση Τροφοδοσίας & Συστήματος

• Διαχείριση Τροφοδοσίας (EC): Έλεγχος ενεργοποίησης/απενεργοποίησης συστήματος, ρύθμιση τάσης, προστασία από υπερβολικό ρεύμα/υπέρταση
• Παρακολούθηση Συστήματος (SM): Παρακολούθηση τάσης σε πραγματικό χρόνο, ταχύτητας ανεμιστήρα, θερμοκρασίας, κατάστασης μπαταρίας
• Πλακέτα Υψηλής Τάσης PHV: Παράγει προγραμματιζόμενους παλμούς υψηλής τάσης για διέγερση αισθητήρων

5. Υποστήριξη Απεικόνισης & Λειτουργικότητας

• Υποστηριζόμενες Λειτουργίες: B/M, Έγχρωμο Doppler, PW/CW, HPRF, TDI, Ελαστογραφία, Απεικόνιση Αντίθεσης
• Προηγμένη Επεξεργασία: iClear μείωση θορύβου προσαρμογής, iBeam χωρική σύνθεση, FCI σύνθεση συχνοτήτων, THI απεικόνιση αρμονικών ιστών
• Μέγιστος Ρυθμός Καρέ: 1048 fps (λειτουργία Doppler/Ροής)
• Μέγιστο Βάθος Απεικόνισης: 39 cm (κοιλιακός κυρτός αισθητήρας)

6. Φυσικά Χαρακτηριστικά & Συμβατότητα

• Διαστάσεις: Περίπου 320 × 260 × 25 mm (φορητή κύρια πλακέτα)
• Συμβατά Μοντέλα: M9, M9CV, M9GI, M9T, M9Vet
• Θερμοκρασία Λειτουργίας: 0–40°C (σε επίπεδο συστήματος)
