Νίχον Κοχέν Bsm2301 Διοικητικό συμβούλιο U550013B / U550013C
Λεπτομέρειες:
| Τόπος καταγωγής: | Πρωτότυπο |
| Μάρκα: | nihon kohden |
| Αριθμό μοντέλου: | bsm2301 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | Negotiation, pls contact me |
| Συσκευασία λεπτομέρειες: | Κουτί από χαρτόνι |
| Χρόνος παράδοσης: | Εντός 1-2 εργάσιμων ημερών μετά την επιβεβαίωση της πληρωμής |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 10 |
|
Λεπτομερής ενημέρωση |
|||
| Μάρκα: | Nihon Kohden | Μοντέλο: | bsm2301 |
|---|---|---|---|
| ΠΝ: | U550013B / U550013C | Εγγύηση: | 3 Μήνες |
| price: | NEGOTIABLE | ||
| Επισημαίνω: | U550013C πίνακα ισχύος,βsm2301 πίνακα ισχύος |
||
Περιγραφή προϊόντων

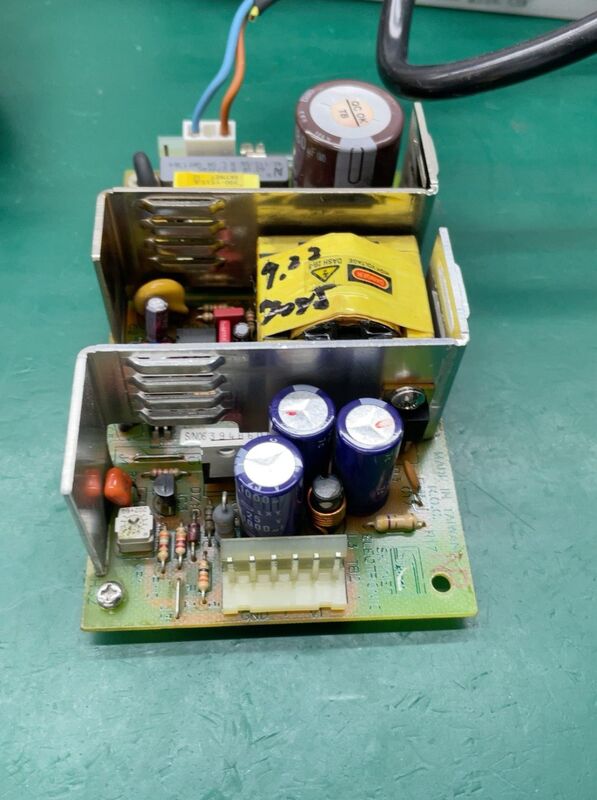

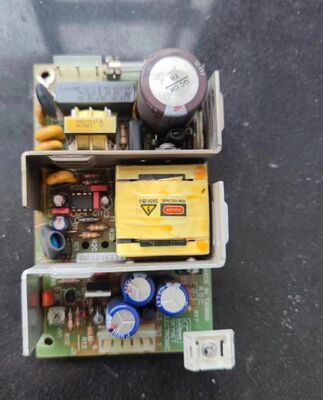

Κωδικός Προϊόντος: U550013B / U550013C nihon kohden bsm2301 πλακέτα τροφοδοσίας
Μάρκα: Nihon Kohden | Εφαρμόσιμο Μοντέλο: BSM-2301A/C/K | Κωδικός Μέρους: U550013B / U550013C (Μονάδα Τροφοδοσίας)
1. Βασικές Παράμετροι Εισόδου
- Τάση Εισόδου AC: 100–240 VAC ±10%, αυτόματη εναλλαγή
- Συχνότητα Εισόδου AC: 50/60 Hz ±2%
- Ρεύμα Εισόδου: Μέγιστο 1.0 A @ 100 VAC
- Κατανάλωση Ισχύος: Λειτουργία AC: 70 VA μέγιστο; Λειτουργία μπαταρίας: 40 W μέγιστο
- Ασφάλεια: Ενσωματωμένη ασφάλεια 2 A / 250 VAC αργής τήξης (υποδοχή AC)
- Είσοδος Μπαταρίας: 10.8–15.0 VDC (επαναφορτιζόμενη μπαταρία Ni-MH, 10HR-4/3FAUC-NK)
2. Παράμετροι Εξόδου DC (Κύρια Πλακέτα Τροφοδοσίας)
| Κανάλι Εξόδου | Τάση | Ονομαστικό Ρεύμα | Φορτίο & Λειτουργία |
|---|---|---|---|
| +15 VDC | +15.0 V ±5% | 3.0 A μέγιστο | Κύριο σύστημα, αναλογικά κυκλώματα, οπίσθιος φωτισμός, μονάδες NIBP/IBP |
| +5 VDC | +5.0 V ±3% | 2.5 A μέγιστο | Ψηφιακή λογική, CPU, οθόνη αφής, μονάδες διεπαφής |
| +3.3 VDC | +3.3 V ±3% | 1.5 A μέγιστο | MCU, μνήμη, κυκλώματα επικοινωνίας (μετατροπή DC-DC από +15 V) |
| -5 VDC | -5.0 V ±5% | 0.5 A μέγιστο | Συνθήκη αναλογικού σήματος (ΗΚΓ/Αναπνοή) |
| +6 VDC | +6.0 V ±5% | 1.0 A μέγιστο | Προαιρετική μονάδα καταγραφής (WS-231P) |
3. Φυσικές & Περιβαλλοντικές Προδιαγραφές
- Διαστάσεις Πλακέτας: Περίπου 150 × 100 × 35 mm (Μ×Π×Υ)
- Βάρος: Περίπου 0.45 kg
- Θερμοκρασία Λειτουργίας: 0 °C έως +40 °C
- Θερμοκρασία Αποθήκευσης: -20 °C έως +60 °C
- Σχετική Υγρασία: 30%–85% RH (χωρίς συμπύκνωση)
- Υψόμετρο: Λειτουργίας: -500 m έως 3.000 m; Αποθήκευσης: -500 m έως 13.100 m
4. Χαρακτηριστικά Προστασίας & Ασφάλειας
- Προστασία Υπέρτασης (OVP): Ενεργοποιείται στα >16.5 V (+15 V), >5.5 V (+5 V)
- Προστασία Υπερβολικού Ρεύματος (OCP): Αυτόματη απενεργοποίηση σε υπερβολικό ρεύμα για όλες τις εξόδους
- Προστασία Βραχυκυκλώματος (SCP): Περιορισμός ρεύματος ανάδρασης, αυτόματη ανάκτηση
- Τάση Απομόνωσης: 4.000 VAC (εισόδου σε έξοδο, ιατρικής χρήσης)
- Ρεύμα Διαρροής: <100 µA (διαρροή ασθενούς, πληροί IEC 60601-1)
- Συμμόρφωση EMC: IEC 60601-1-2, EN 55011 Class B (εκπομπές)
5. Έλεγχος & Διεπαφή
- Έλεγχος Τροφοδοσίας: Ενσωματωμένο MCU διαχείρισης ισχύος, αυτόματη εναλλαγή AC/μπαταρίας
- Φόρτιση Μπαταρίας: Κανονική φόρτιση: 370 mA (μέγιστο 16 ώρες); Σταγονοειδής φόρτιση: 370 mA (διάστημα 1.2 δευτ. / 1 λεπτό)
- Συνδέσεις:
- CN401: Κύρια έξοδος προς την κύρια πλακέτα (+15V, +5V, GND, σήματα ελέγχου)
- Υποδοχή AC: Υποδοχή IEC C6 με ασφάλεια & ακροδέκτη γείωσης
- Σύνδεση Μπαταρίας: CN1401 (είσοδος 10.8–15 VDC)
6. Πρότυπα Συμμόρφωσης
- Ασφάλεια: IEC 60601-1:2005, IEC 60601-2-49 (ηλεκτρική ιατρική ασφάλεια)
- EMC: IEC 60601-1-2:2007, EN 60601-1-2
- Απόδοση: Εσωτερικές προδιαγραφές ιατρικής μονάδας τροφοδοσίας Nihon Kohden
Βασικές Σημειώσεις
- Αυτή η μονάδα τροφοδοσίας μοιράζεται με τις σειρές BSM-2303/2304/2351 (ίδιες βασικές προδιαγραφές εξόδου).
- Το +3.3 V παράγεται από ενσωματωμένο μετατροπέα DC-DC από την κύρια έξοδο +15 V.
