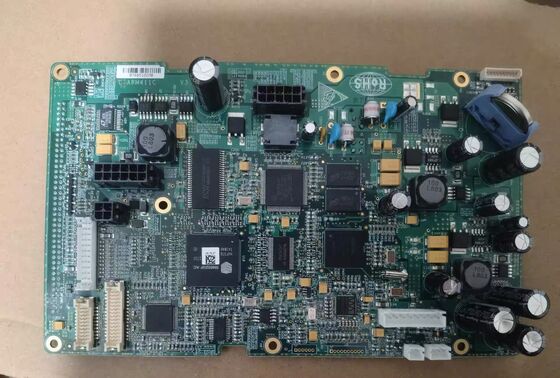

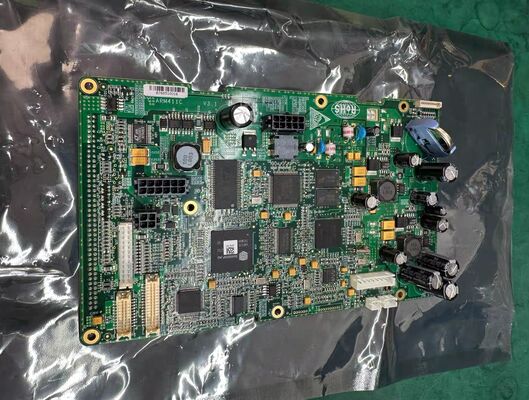

GOLDWAY G60 Μητρική Πλακέτα P/N 453564288752 για Ενσωμάτωση Ηλεκτρονικής Συσκευής

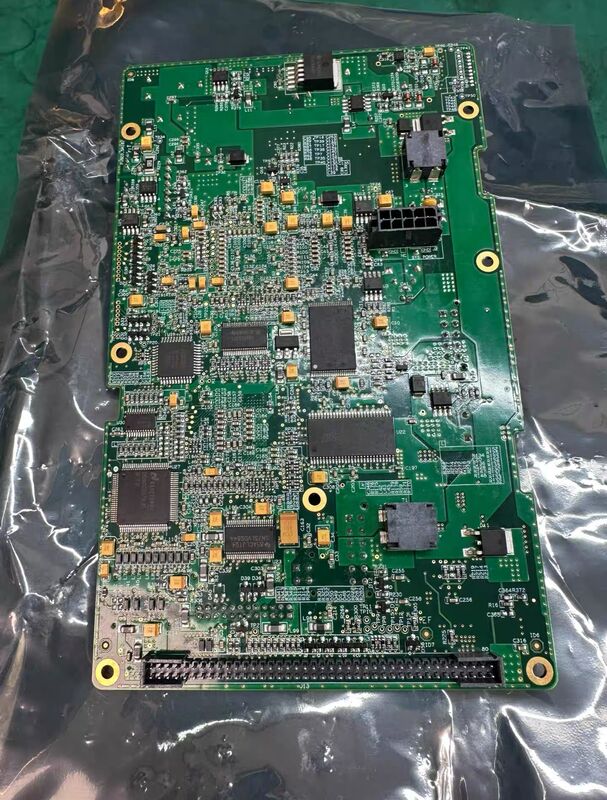

GOLDWAY G60 Κεντρική Πίνακα P/N 453564288752

1. Βασική ταυτοποίηση και βασικές πληροφορίες

• ΣχήμαΓ60 Κεντρική Πίνακα (Philip Goldway)
• Αριθμός τμήματος (Π/Ν): 453564288752 (Αρχική κύρια πλακέτα)
• Κατηγορία: Ιατρικής ποιότητας Ελεγκτής ασθενών κύριο κύκλωμα
• Συμφωνία: GOLDWAY G60 Μονταλοποιημένο Μονιτέρ Παρακείμενου του Ασθενούς
• Μέγεθος: Περίπου 14 × 10 × 8 cm
• Καθαρό βάρος: 0,65 kg
• Τύπος επιφάνειας: Πολυεπίπεδο PCB, μονωτικό σχέδιο επέκτασης

2Ηλεκτρικές και ισχύος προδιαγραφές

• Διασύνδεση εισόδου ισχύος: Ενσωματωμένο με μονάδα ισχύος ξενιστή, εισροή: 100240 VAC, 50/60 Hz, 1,5 A
• Ενσωματωμένη ισχύς: Σταθερή έξοδος συνεχούς ρεύματος για μονάδες και περιφερειακά συστήματα (12V, 5V, 3.3V)
• Διαχείριση ενέργειας: Προστασία κατά της υπερτάσης, του υπερστρέμου, του βραχυκύκλωματος και της προστασίας από ESD
• Κατανάλωση ισχύος σε κατάσταση αναμονής: < 5 W

3. Διασύνδεση επικοινωνίας και επέκτασης

• Διασύνδεση δικτύου: 1× Gigabit Ethernet (LAN) για πρωτόκολλο HL7, κεντρικό σύστημα παρακολούθησης (UT4800) και δίκτυο κρεβατιού σε κρεβάτι
• Περιφερειακές διεπαφέςΔύο φορές USB 2.0, 1× VGA (εξωτερική έξοδος οθόνης), 1× θύρα κλήσης νοσηλευτής, 1× σειριακή θύρα RS232
• Σλοτ επέκτασης μονάδας: 5× Ειδικές αρθρωτές υποδομές για τις ενότητες παραμέτρων Plug-and-Play (ECG/SpO2/NIBP/IBP/etCO2/12-Lead ECG/CO/Multigas)
• Διασύνδεση συναγερμού: Ενσωματωμένο κύκλωμα ελέγχου οπτικού/ακουστικού συναγερμού

4. Αποθήκευση και επεξεργασία δεδομένων

• Εσωτερική μνήμη: 8 GB Flash αποθήκευση + 2 GB DDR3 RAM
• Αποθήκευση δεδομένων τάσης: Μέχρι 2400 ώρες δεδομένων πολλαπλών παραμέτρων τάσης
• Αποθήκευση κυματικής μορφής: 240 λεπτά Πλήρης αποκάλυψη Εγγραφής Κύκλων ΗΚΓ
• Λογαριασμός εκδηλώσεων συναγερμού: Αποθηκεύει έως 500 εκδηλώσεις συναγερμού και ημερολόγια λειτουργίας χρήστη
• Επεξεργασία σε πραγματικό χρόνο: MCU υψηλής ταχύτητας για επεξεργασία και ανάλυση σήματος ECG/Resp/SpO2/NIBP

5Υποστηριζόμενες παραμέτρους παρακολούθησης και απόδοσης

• Υποστηριζόμενες τυποποιημένες παραμέτρους:
  • ΗΚΓ (3/5-Lead, 12-Lead προαιρετικό): ανάλυση τμήματος ST, ανίχνευση αρρυθμίας, αναγνώριση βηματοδότη, εύρος HR 15 ∆ 300 bpm, ακρίβεια ± 1% ή ± 2 bpm
  • SpO2 (Philip FAST-SpO2): Περιοχή 0 ∆100%, ακρίβεια ±2% (περιοχή 70 ∆100%), PR 20 ∆250 bpm
  • NIBP: Οσκιλομετρική μέθοδος, ακρίβεια ±5 mmHg (±0,7 kPa), ενήλικες/παιδιατρικές/νεογέννητες λειτουργίες
  • RESP: Μέθοδος αντίστασης, RR 5 ̇ 120 bpm, ακρίβεια ± 2 bpm
  • Δύο κανάλια TEMP: Περιοχή 0°50°C, ακρίβεια ±0,1°C

• Προαιρετικές διευρυμένες παραμέτρους: Διπλή IBP, etCO2 (Microstream), Καρδιακή έξοδος (CO), Παρακολούθηση Multigas

6. Πρότυπα συμμόρφωσης και ασφάλειας

• Πιστοποίηση ασφάλειας: IEC 60601-1:2005+AMD1:2012, IEC 60601-1-2:2014
• Διαχείριση ποιότητας: ISO 9001, ISO 13485, CE (MDR 2017/745), Συμμόρφωση με το FDA
• Συμμόρφωση EMC: IEC 60601-1-2:2014 (Ηλεκτρομαγνητική ανοσία και εκπομπή)
• Περιβαλλοντική αξιολόγηση: IPX1 (αδιάβροχο), θερμοκρασία λειτουργίας 1035°C, θερμοκρασία αποθήκευσης -2060°C

7Σημειώσεις συντήρησης και συντήρησης

• Εγγύηση: 90 ημέρες για νέα/αρχική μονάδα
• Απαιτούμενη αντικατάσταση: Πρέπει να αντιστοιχεί στην P/N 453564288752 για πλήρη συμβατότητα
• Κλιμάκωση: Επαναβαθμίστε όλες τις μονάδες παραμέτρων μετά την αντικατάσταση της κυριότερης πλακέτας
• Προστασία ESD: Απαιτείται αυστηρός χειρισμός κατά της ESD κατά την εγκατάσταση/επισκευή
• Αποθήκευση: Ξηρό περιβάλλον χωρίς σκόνη (σχετική υγρασία 30~75%)
