ΦΙΛΙΠ MP2/X2 Ελέγχος Κεντρική Πίνακα PN M3002-26450
Λεπτομέρειες:
| Τόπος καταγωγής: | Πρωτότυπο |
| Μάρκα: | PHILIP |
| Αριθμό μοντέλου: | M3002-26450 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Συσκευασία χαρτοκιβωτίων εγγράφου |
| Χρόνος παράδοσης: | 1-3 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 20 |
|
Λεπτομερής ενημέρωση |
|||
| Αποθέματα: | Διαθέσιμος | Εγγύηση: | 6 μηνών |
|---|---|---|---|
| Κατάσταση: | Καλός | Πακέτο: | Κουτί από χαρτόνι |
Περιγραφή προϊόντων
-

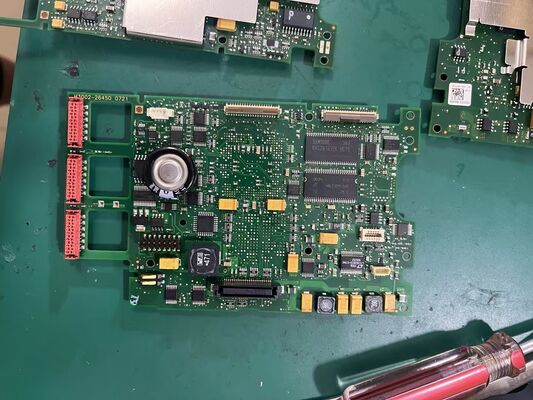

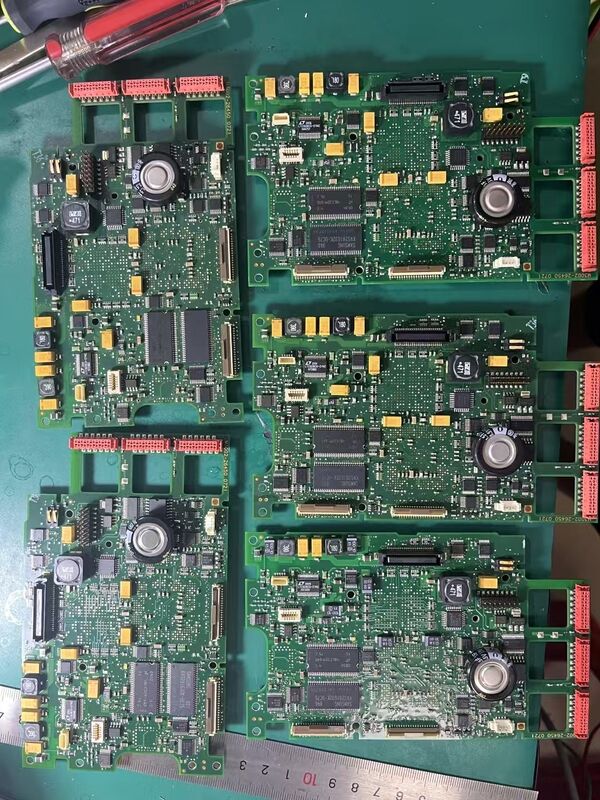

Κύρια πλακέτα PHILIP MP2/X2 Monitor PN M3002-26450
-
-
Ρόλος εξαρτήματος: Κύρια πλακέτα κυκλώματος (μητρική πλακέτα) για τις οθόνες φιλοξενίας IntelliVue MP2/X2. Χειρίζεται την επεξεργασία συστήματος, την κατανομή ισχύος, την οδήγηση οθόνης και τη συγκέντρωση διεπαφών. Δεν είναι μονάδα μέτρησης, δεν είναι η πλακέτα τροφοδοσίας, δεν είναι η πλακέτα πληκτρολογίου.
-
Αναγνώριση OEM: PN M3002-26450 (Η Philip χρησιμοποιεί αυτό το PN ως ισοδύναμο REF στο σύστημα σέρβις). Συγγενή μέλη οικογένειας: M3002-68550 (Έκδοση 1, πρώτες μονάδες), M3002-26470, κ.λπ.
-
Συμβατές οθόνες φιλοξενίας:
-
IntelliVue MP2 — M8102A
-
IntelliVue X2 — M8002A (χρησιμοποιείται αυτόνομα ως οθόνη μεταφοράς ή ως μονάδα πολλαπλών μετρήσεων MMS)
-
-
Όριο σειριακού αριθμού: Το M3002-68550 ταιριάζει σε πρώτες μονάδες με SN < DE315XXXXX; Το M3002-26450 είναι η έκδοση μεταγενέστερης κατασκευής, συνήθως SN DE315xxxxx και άνω. Επαληθεύστε τον σειριακό αριθμό της οθόνης και την αναθεώρηση λογισμικού πριν την αντικατάσταση — οι εκδόσεις δεν είναι τυφλά συμβατές μεταξύ τους.
-
Αρχιτεκτονική ισχύος (ανά Εγχειρίδιο Σέρβις): Η πλακέτα τροφοδοσίας μειώνει την είσοδο DC MSL 36–60 V σε 16 V DC για την κύρια πλακέτα. Η κύρια πλακέτα στη συνέχεια παράγει πολλαπλές εσωτερικές ράγες. Το RTC και η προσωρινή μνήμη RAM υποστηρίζονται από 3.6 V DC (προέρχεται από την ισχύ του συστήματος ή την εσωτερική μπαταρία).
-
Λειτουργίες ενσωματωμένες στην πλακέτα:
-
Πρόγραμμα οδήγησης οθόνης αφής TFT 3,5" (QVGA 320×240, έως 3 ζωντανά κυματομορφογραφήματα)
-
Συγκέντρωση δεδομένων ενσωματωμένων μετρήσεων (ΗΚΓ/Αναπνοή/SpO₂/NBP; προαιρετικό CO₂/IBP/Θερμοκρασία/12-lead)
-
Χειρισμός εισόδου αφής + σκληρού πλήκτρου, λογική συναγερμού, προσωρινή αποθήκευση τάσεων
-
Ενσύρματο LAN (Philip Clinical Network) + προαιρετικός προσαρμογέας κλίνης 802.11 + SRR (Short Range Radio)
-
Σηματοδότηση ελέγχου φόρτισης/εκφόρτισης εσωτερικής επαναφορτιζόμενης μπαταρίας (το ίδιο το στοιχείο βρίσκεται στη θήκη μπαταρίας)
-
-
Βασικές διεπαφές/συνδέσεις: Σύνδεση MSL, εύκαμπτο καλώδιο οθόνης, ελεγκτής αφής, διασύνδεση πλακέτας τροφοδοσίας, δίαυλος ενσωματωμένων παραμέτρων, υποδοχή ασύρματης μονάδας, τροφοδοσία κεραίας SRR, υποδοχή κυψέλης εφεδρείας RTC
-
Ασφάλεια/ταξινόμηση: Λογική πλακέτα χωρίς επαφή με τον ασθενή. Η ταξινόμηση τύπου CF προέρχεται από το μπροστινό άκρο μέτρησης. Ιατρικό αξεσουάρ ευαίσθητο σε ESD.
-
Φυσικά χαρακτηριστικά: Δεν έχουν δημοσιευθεί αυτόνομες διαστάσεις (εγκατεστημένο εξάρτημα OEM). Κατηγορία βάρους αποστολής ανακατασκευής/επισκευής ~0,3–0,5 kg με συσκευασία ESD.
-
Αντιστοίχιση βλαβών: Το Εγχειρίδιο Σέρβις "Έλεγχος Κύριας Πλακέτας 2" INOP υποδεικνύει ανωμαλία σε αυτήν την πλακέτα (ή στη δεύτερη κύρια πλακέτα).
