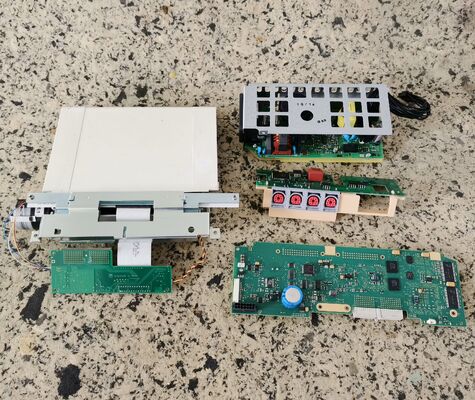

M2705-66510 /M2703-66450 Philip FM20 FM30 ΚΥΡΙΑ ΠΛΑΚΕΤΑ ΜΟΝΙΤΟΡ ΕΜΒΡΥΟΥ

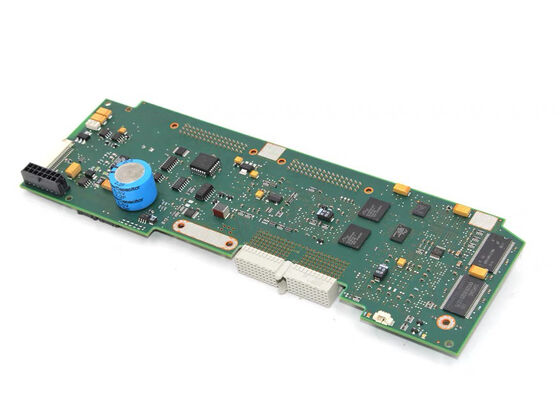

M2705-66510 /M2703-66450 Κύρια Μητρική Πλακέτα (Mainboard) για Καρδιοτοκογράφο Philip FM20 FM30

1. Κύρια Πλακέτα CPU (Πυρήνας Μητρικής)

• Αριθμός Εξαρτήματος: M2703-66450 (αναφέρεται επίσης ως M2705-66510)
• Πυρήνας CPU: Ενσωματωμένος επεξεργαστής RISC 32-bit (ιατρικής ποιότητας, λειτουργικό σύστημα πραγματικού χρόνου)
• Ταχύτητα Ρολογιού: 200 MHz (τυπική)
• Μνήμη:
  • Flash: 128 MB (firmware, βαθμονόμηση, προεπιλογές χρήστη)
  • RAM: 64 MB (δεδομένα πραγματικού χρόνου, κυματομορφές, buffers τάσεων)

• Αποθήκευση Δεδομένων: Δεδομένα τάσεων εμβρύου/μητέρας 72 ωρών; 800 εγγραφές NIBP
• Ενσωματωμένο Λειτουργικό Σύστημα: Ιδιοταγές λειτουργικό σύστημα πραγματικού χρόνου (RTOS) της Philip για ιατρικές συσκευές
• Επεξεργασία Ψηφιακού Σήματος (DSP):
  • Επεξεργασία σήματος FHR (υπέρηχος): 50–240 bpm, ακρίβεια ±2 bpm
  • Διαμόρφωση σήματος TOCO (συσπάσεις μήτρας): 0–100 μονάδες TOCO
  • Smart Pulse™: ανίχνευση σύμπτωσης διαύλου (FHR έναντι παλμού μητέρας)


2. Πλακέτα Ελεγκτή Διαύλου (Κέντρο Ελέγχου Συστήματος & I/O)

• Αριθμός Εξαρτήματος: M2703-66460
• Δίαυλος Συστήματος: Δίαυλος CAN (ιατρικό πρότυπο συσκευής) + παράλληλο/ψηφιακό I/O
• Διαχείριση Τροφοδοσίας:
  • Είσοδος: 100–240 VAC, 50/60 Hz; 24 VDC (εφεδρική μπαταρία)
  • Έξοδος: 5 VDC (λογική), ±12 VDC (αναλογική), 24 VDC (εκτυπωτής/αισθητήρες)
  • Προστασία από υπέρταση/υπερβολικό ρεύμα/ESD (συμβατό με IEC 60601-1)

• Θύρες Διεπαφής (Ενσωματωμένες + Επέκτασης):
  • Εμβρυϊκές: 2× θύρες υπερήχων (US), 1× θύρα TOCO, είσοδος κίνησης εμβρύου
  • Μητρικές (προαιρετικές): 3-lead MECG, SpO₂, NIBP
  • Εκτυπωτής: Διεπαφή θερμικής κεφαλής εκτύπωσης (150 mm, 8 κουκκίδες/mm)
  • Οθόνη: 6.5” TFT LCD (800×480) + ελεγκτής οθόνης αφής (προαιρετικό)
  • Δεδομένα/Έλεγχος: USB 2.0, LAN (Ethernet), RS-232, PS/2, ρελέ κλήσης νοσηλευτή

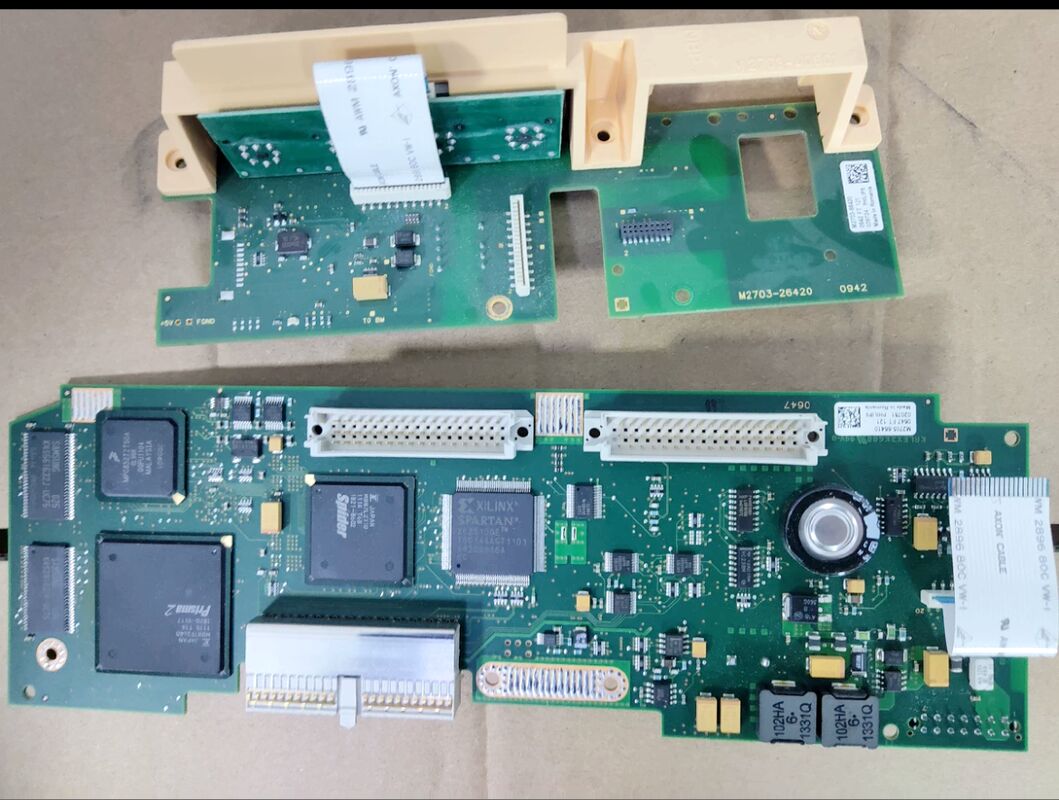

3. Συνδυασμένη Μητρική (CPU + Ελεγκτής Διαύλου) Βασικές Προδιαγραφές

• Αρχιτεκτονική: Διπλή πλακέτα (CPU + Ελεγκτής Διαύλου) στοίβα, PCB 4 στρωμάτων, εξαρτήματα ιατρικής ποιότητας
• Διαστάσεις PCB: ~220 × 180 mm (ανά πλακέτα)
• Θερμοκρασία Λειτουργίας: +5°C έως +45°C
• Θερμοκρασία Αποθήκευσης: -20°C έως +60°C
• Υγρασία: 10–95% RH (χωρίς συμπύκνωση)
• Συμμόρφωση: IEC 60601-1, IEC 60601-2-37, EN 60601-1
• Διάρκεια Ζωής: ≥5 έτη (κλινική χρήση); σχεδιασμένο για συνεχή λειτουργία 24/7

4. Κρίσιμα Ενσωματωμένα Υποκυκλώματα

• Πρόσθιο Τμήμα Υπερήχων: Παλμικό κύμα 1 MHz, υποστήριξη αισθητήρα 9 στοιχείων, IPX8
• Πρόσθιο Τμήμα TOCO: Ενισχυτής γέφυρας, αναλογική έξοδος 0–5 V, φιλτράρισμα θορύβου
• MECG (Προαιρετικό): 3-lead, εύρος ζώνης 0.05–100 Hz, φίλτρο εγκοπής 50/60 Hz
• SpO₂ (Προαιρετικό): Philip FAST SpO₂, αλγόριθμος κατά της κίνησης/χαμηλής αιμάτωσης
• NIBP (Προαιρετικό): Ταλαντομετρική μέθοδος, 60–240 mmHg συστολική, 30–180 mmHg διαστολική
