Αριθμός εξαρτήματος: M2703-26420 / M2703-66420 Πλακέτα Διεπαφής Philip Avalon FM20/FM30
Λεπτομέρειες:
| Τόπος καταγωγής: | Πρωτότυπο |
| Μάρκα: | PHILIP |
| Αριθμό μοντέλου: | FM20 / FM30 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | Negotiation, pls contact me |
| Συσκευασία λεπτομέρειες: | Κουτί από χαρτόνι |
| Χρόνος παράδοσης: | Εντός 1-2 εργάσιμων ημερών μετά την επιβεβαίωση της πληρωμής |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 10 |
|
Λεπτομερής ενημέρωση |
|||
| ΠΝ: | M2703-26420 / M2703-66420 | Μοντέλο: | FM20 FM30 |
|---|---|---|---|
| Εγγύηση: | 90 Ημέρες | Κατάσταση: | Εξοχος |
| Συσκευές: | Ιατρικός εξοπλισμός | ||
| Επισημαίνω: | Πλακέτα διεπαφής Philip Avalon FM20 FM30,Πλακέτα διεπαφής εμβρυϊκού μόνιτορ M2703,Πλακέτα διεπαφής αντικατάστασης FM20 FM30 |
||
Περιγραφή προϊόντων

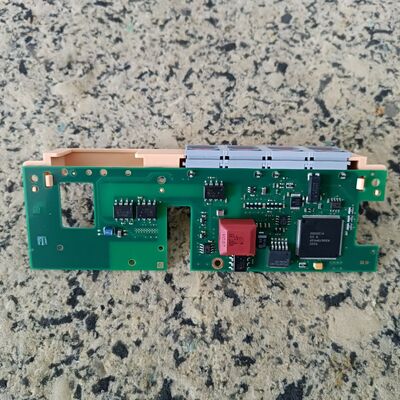

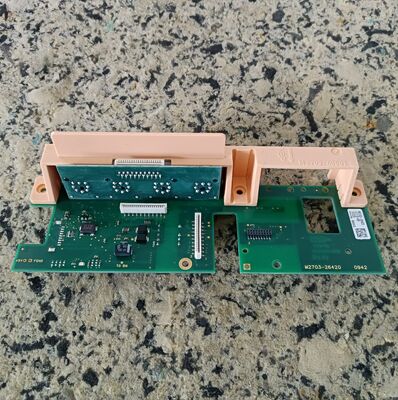

Πίνακας διεπαφής Philip Avalon FM20/FM30 (P/N: M2703-26420 / M2703-66420)
Επίσης γνωστό ως: Πίνακα συνδέσμων / Πίνακα Jack / Πίνακα προσαρμογέα
1Βασικές πληροφορίες
- Αριθμός επίσημου μέρους: M2703-26420 (αναφέρεται επίσης ως M2703-66420)
- Συμβατές συσκευές: Φίλιπ Αβάλον FM20 (M2702A), FM30 (M2703A) Φεταλικές οθόνες
- Λειτουργία: Εναλλακτική διεπαφή I/O front-end και πλατφόρμα διακόπτη σήματος· δρομολογεί σήματα μετατροπέα στην κύρια πλατφόρμα
- Διάμετροι του πίνακα: ~ 190 mm × 85 mm
- Τάγματα PCB: 4 στρώσεις, ιατρικής ποιότητας FR-4

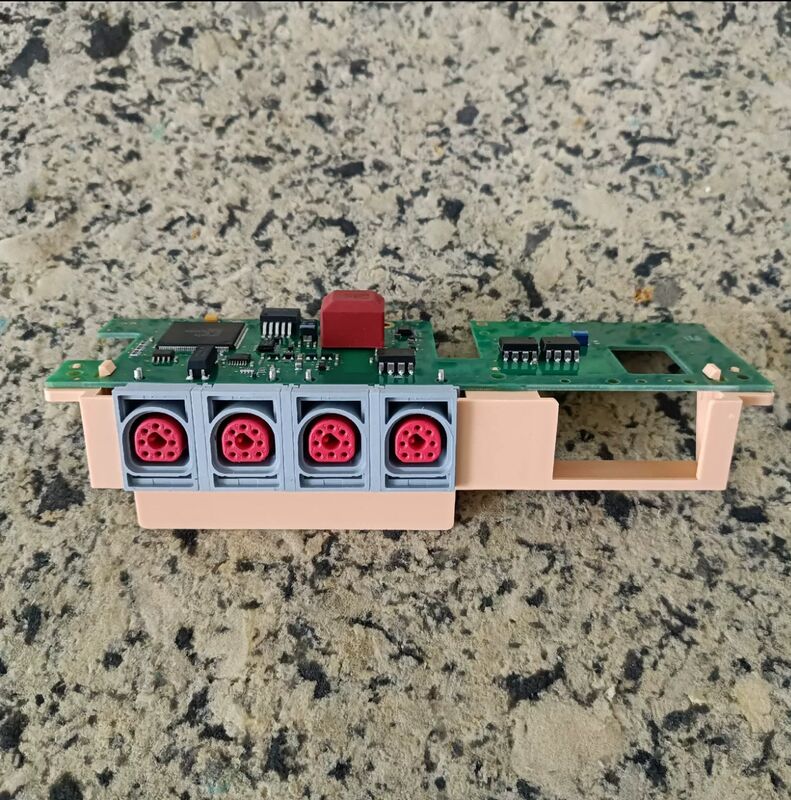

2. Εξωτερικές συνδέσεις (προσωρινός πίνακας)
| Συνδετήρας | Τύπος | Λειτουργία |
|---|---|---|
| US1 / US2 | Κόκκινο 8χρονο | Μετατροπέες διπλού υπερήχους (FHR) |
| ΤΟΚΟ | Κόκκινο 6-pin | Τοκοδυναμόμετρος (υτερογενής συστολή) |
| MECG | Κόκκινη 5-πιν | Εισαγωγή ΗΚΓ της μητέρας |
| Κίνηση του εμβρύου | Τρι-φουσκωτή | Εξωτερικός δείκτης κίνησης του εμβρύου |
| Τηλεφώνησε η νοσοκόμα. | Δύο καρφίτσες | Έξοδος αναμετάδοσης συναγερμού |
3. Εσωτερικές διεπαφές (στην κύρια πλακέτα)
- Σύνδεσμος κύριας πλακέτας: 50-pin επίπεδο καλώδιο (στην M2703-66450 κύρια πλακέτα CPU)
- Εισφορά ισχύος: 24 VDC ± 10%, 5 VDC ± 5% (από το κύριο πίνακα του λεωφορείου)
- Σημαντικές γραμμές: Αναλογική (US/TOCO/MECG) + ψηφιακή (ID/control) + ισχύς
- Απομόνωση: Ισολάτευση ιατρικής ποιότητας (2500 Vrms) μεταξύ κυκλωμάτων ασθενούς και συστήματος
4Ηλεκτρικές προδιαγραφές
- Εισαγωγή υπερήχων (ΗΠΑ):
- Συχνότητα: 1 MHz παλμικός Ντόπλερ
- Αισθητικότητα εισόδου: 10 μVpp ̇ 500 mVpp
- Κέρδος: ρυθμιζόμενο από λογισμικό 0 ̇ 60 dB
- Εισφορά TOCO:
- Ενισχυτής γέφυρας, αναλογικής εμβέλειας 0 ̊5 V
- Ευαισθησία: 2 mV/μονάδα TOCO
- Φίλτρο: 0,05 ̇ 10 Hz ζώνη διέλευσης
- Εισαγωγή MECG:
- 3 μολύβδους, εύρος ζώνης 0,05 ̇ 100 Hz
- Φίλτρο διαχωρισμού 50/60 Hz
- Αντίσταση εισόδου: > 10 MΩ
5Περιβαλλοντική & Αξιόπιστη
- Εργασιακή θερμοκρασία: +5°C έως +45°C
- Θερμοκρασία αποθήκευσης: -20°C έως +60°C
- Η υγρασία: 10·95% RH (μη συμπυκνωτική)
- Συμμόρφωση: IEC 60601-1, IEC 60601-2-37 (ασφάλεια ιατροτεχνολογικών προϊόντων)
- Ζωή: ≥ 5 έτη (24/7 κλινική χρήση)
- Προστασία ESD: ±15 kV (αέρος), ±8 kV (συναντήσεις)
6Βασικά χαρακτηριστικά
- Αυτοαναγνώριση έξυπνου μετατροπέα: Ανιχνεύει τον τύπο συνδεδεμένου μετατροπέα (US/TOCO/MECG)
- Πολλαπλασιασμός σήματος: Διακόπτες μεταξύ δίδυμων σημάτων των ΗΠΑ και διαδρομών προς DSP
- Προστασία κατά της υπερτάσεως/υπερτάσεως: προστατεύει την κύρια πλακέτα από βλάβες του μετατροπέα
- Δείκτες κατάστασης LEDΔύναμη, κλειδαριά σήματος, ανίχνευση μετατροπέα
